GM系列精密计量泵

以下为系列产品选型范围，具体型号参考性能参数表
流量范围： 0-420（L/h）
压力范围： 0-1.0（Mpa）
驱动系统: 两相、三相标准电极或防爆电机
泵头材质：SUS304, SUS316, PVC, PTFE
常规产品全部现货供应，缩短了交货期。
应用领域：广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。

产品介绍

GM系列精密计量泵的液力端借助于隔膜来组成工作室，以隔膜周期变形来代替活塞（柱塞）的往复运动的泵，称为机械隔膜计量泵。

特点：

1、无动密封，无泄露。因液力端隔膜的静密封代替活塞的动密封，能做到输送介质时绝对不泄露；

2、除清水外，更适用于输送易燃易爆、剧毒、恶臭、放射性介质；

3、结构上比液压隔膜泵简单，但比柱塞泵复杂；

4、可配计量泵数字控制器，实现数字化，实现就地和远程控制；

5、隔膜为五层复合结构压制而成（第一层超韧性耐酸薄膜，第二层弹性橡胶，第三层支撑铁芯，第四层强化尼龙纤维布，第五层弹性橡胶完全包履），可有效提隔膜适用寿命；

6、膜片后面增加不锈钢强板设计，提高膜片使用寿命；

7、出口压力一般在1.0Mpa以下，流量适用范围较小；计量精度比柱塞泵和液压隔膜泵低，当压力从小到大时，流量变化可达10%；

应用：

隔膜式计量泵应用范围广，从一般的常温清水到具有强腐蚀、易挥发、易结晶、易燃易爆、剧毒恶臭及比重大、中等粘度、放射性等介质，也可输送悬浮液体。为防止隔膜破裂后，介质与液压油混合引起事故，对易燃易爆、剧毒及贵重液体时，可选用双隔膜计量泵并带隔膜破裂报警装置。

流量范围:0-420 lph

压力范围: 0-1.0MPa

电机功率:250- 370W,220V / 380V / 400V, 50/60Hz

驱动系统: 两相、三相电机或防爆电机

防护等级: IP54

流量控制:手动控制, 自动控制(接收4-20mA 信号)

材料

泵头: SUS304, SUS316, PVC, PTFE

隔膜: PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: ZrO2, SUS304, SUS316, 陶瓷

工作条件

环境温度: -30℃ --- 60℃

电机: 两相、三相标准电机或防爆电机

电机功率: 370W,220V / 380V / 400V, 50/60Hz

防护等级: IP54

技术参数

型号	流量 L/h	压力 MPa	泵速 min-1	膜片直径 mm	电机功率 kw	进出口径连接方式
型号	流量 L/h	压力 MPa	泵速 min-1	膜片直径 mm	电机功率 kw	PVC	PTFE	304/316
GM25/1.0	25	1.0	48	60	0.37	6x10 PE软管卡套	Rc1/2”内螺纹	DN15 接管套焊接
GM50/1.0	50	1.0	96	60		6x10 PE软管卡套
GM80/0.7	80	0.7	48	112		DN15 接管套胶接
GM120/0.7	120	0.7	48	112
GM170/0.7	170	0.7	96	112			Rc3/4” 内螺纹	DN20 接管套焊接
GM240/0.5	240	0.5	96	112
GM320/0.5	310	0.5	144	112
GM420/0.5	420	0.5	144	112
GM500/0.5	480	0.5	144	112

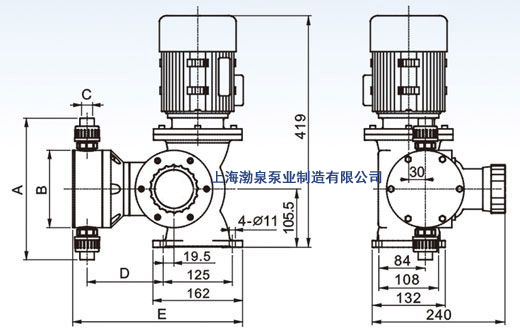

尺寸

	A	B	C	D	E
GM25	172	94	6软管	128	285
GM50-500	256	140	DN15	137.5	312

因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
