JBB系列机械隔膜式计量泵

以下为系列产品选型范围，具体型号参考性能参数表

口径范围： Rc1/2

流量范围： 14-130（L/h）

压力范围： 0.4-1.0（Mpa）

泵头材质：304, 316, PVC, PTFE

常规产品全部现货供应，缩短了交货期。

应用领域：广泛应用于石油化学工业、医药、饮食、火电厂、核电、环境保护、矿山、国防等科研和生产部门。

产品介绍

JBB系列机械隔膜式计量泵的液力端借助于隔膜来组成工作室，以隔膜周期变形来代替活塞（柱塞）的往复运动的泵，称为机械隔膜计量泵。

特点：

1、无动密封，无泄露。因液力端隔膜的静密封代替活塞的动密封，能做到输送介质时不泄露；

2、除清水外，更适用于输送易燃易爆、剧毒、恶臭、放射性介质；

3、结构上比液压隔膜泵简单，但比柱塞泵复杂；

4、可配计量泵数字控制器，实现数字化，实现就地和远程控制；

5、隔膜为五层复合结构压制而成（第一层超韧性耐酸薄膜，第二层弹性橡胶，第三层支撑铁芯，第四层强化尼龙纤维布，第五层弹性橡胶完全包履），可有效提隔膜适用寿命；

6、膜片后面增加不锈钢强板设计，提高膜片使用寿命；

7、出口压力一般在1.0Mpa以下，流量适用范围较小；计量精度比柱塞泵和液压隔膜泵低，当压力从小到大时，流量变化可达10%；

应用：

隔膜式计量泵应用范围广，从一般的常温清水到具有强腐蚀、易挥发、易结晶、易燃易爆、剧毒恶臭及比重大、中等粘度、放射性等介质，也可输送悬浮液体。为防止隔膜破裂后，介质与液压油混合引起事故，对易燃易爆、剧毒及贵重液体时，可选用双隔膜计量泵并带隔膜破裂报警装置。

流量范围:0-130 L/H

压力范围: 0-1.0MPA

电机功率: 60W,220V / 380V / 110V / 24V, 50/60Hz

驱动系统: 两相、三相标准电机或防爆电机

防护等级: IP55, IP54,

材料

泵头: SUS304, SUS316, PVC, PTFE

隔膜: PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: ZrO2, SUS304, SUS316,陶瓷

工作条件

环境温度: -30℃ --- 80℃

技术参数

型号	流量 L/h	行程 mm	压力 MPa	泵速 min-1	膜片规格 mm	电机功率 w	进出口径联接方式
型号	流量 L/h	行程 mm	压力 MPa	泵速 min-1	膜片规格 mm	电机功率 w	PVC	PTFE	304/316
JBB15/1.0	14	2	1.0	100	60	60	6x10 PE软管卡套	Rc1/2” 内螺纹	6x12 接管套焊接
JBB25/1.0	25	3	1.0	100
JBB40/0.7	38	3	0.7	150
JBB60/0.6	60	4	0.6	100	84		10x14 PE软管卡套		10x16 接管套焊接
JBB80/0.5	80	5	0.5	100
JBB100/0.4	100	4	0.4	150
JBB130/0.4	130	5	0.4	150

特配直流减速电机电压：12V，24V；可选用减速电机的电压：380V，220V；

流量50升PVC材质的可配DN15接管套胶接。

标配电机的电压：380V，特殊电机、过流材质请咨询渤泉。

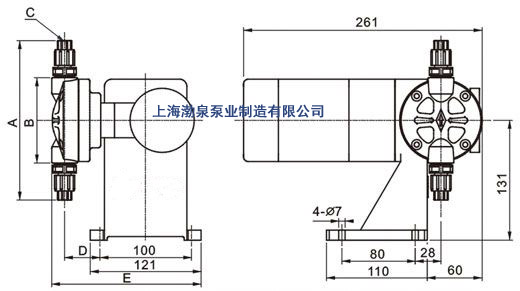

	A	B	C	D	E
JBB10-40	174	94	6	39	163
JBB60-130	207	114	10	41	172

特点

1. 操作安全，机械驱动隔膜。

2. 密封性好，无泄漏，装配维修简单安全。

3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。

应用

JBB系列机械隔膜式计量泵广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。

因产品生产批次、型号不同，产品图片及外形尺寸等仅供参考，详情可联系我们的销售人员
